Arduinoに接続したLEDをWindows PCのC#アプリからシリアル通信で制御する

概要

Windows PC上のGUIアプリのボタン操作により，Arduinoに接続されたLEDの点灯を制御する例を紹介します． GUIアプリはVisual Studioを使用してC#で，ArduinoのプログラムはArduino IDEを使用して作成しました．

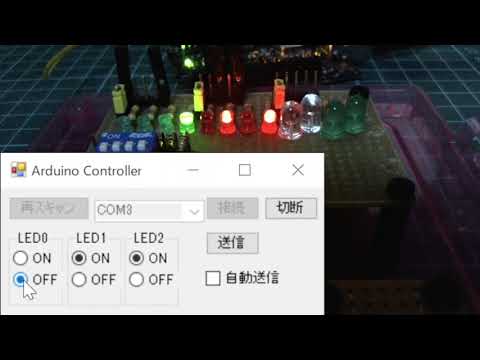

デモ

先に実行例をどうぞ．

開発環境

OS	Windows 10 Pro 20H2
Visual Studio	Microsoft Visual Studio Community 2017
Arduino	Arduino UNO R3互換ボード
Arduino IDE	Arduino 1.8.13

回路

回路図

デジタルピン3本にそれぞれにLEDを接続するだけです． LEDはアノード側を電流制限抵抗を挟んで+5Vに，カソード側をデジタルピンに接続してください． したがって，LEDはHIGHを出力すると消灯，LOWを出力すると点灯します． これを逆にしたい場合は，Arduino側のソースコードを変更する必要があります． Arduinoのピン配置については，公式Webページを参照してください．

• UNO R3 | Arduino Documentation | Arduino Documentation

回路部品

参考単価をクリックすると，秋月電子通商のページに飛びます． 「互換品」と記載されているリンクについては，互換性があると考えられる部品のページに飛びます． ただし，私が互換性および動作を確認したわけではありませんので，ご注意ください．

番号	部品名	型番	数量	参考単価
R0, R1, R2	炭素皮膜抵抗	各社 1/4W 330Ω	3	1円 （互換品）
LED0	LED	各社 緑色	1	10円 （互換品）
LED1, LED2	LED	各社 赤色	2	5円 （互換品）
	その他	リード線など	適量

ソースコード

GitHubにて公開します．ページ右上付近の「Code」ボタンからダウンロードしてください．Arduinoのスケッチはarduinoフォルダ配下に，Visual Studioプロジェクトはwindowsフォルダ配下にあります．

• KeitetsuWorks/csharp_arduino_comm_sample: ArduinoとC#アプリのシリアル通信: C#のGUIアプリのボタン操作により，Arduinoに接続されたLEDの点灯を制御する
